69# kompresszió 90 ° Sárgaréz hím könyök

Alkalmazások: Piacok:
■■ Légi vonal ■■ Ipari
■■ Kenési vonalak ■■ Csomagolás
■■ Hűtővezetékek ■■ Pneumatikus
■■ Ipar ■■ Nyomtatás
■■ Gépek
■■ Kompresszorok
■■ Folyadékátadás

Termékjellemzők:
■■ Megfelel a SAE J-512 funkcionális követelményeinek
■■ UL felsorolva a gyúlékony folyadékra
■■ Sárgaréz vagy acetális ujja áll rendelkezésre
■■ Nincs cső előkészítése
■■ Kovácsolt és extrudált formák

Referencia rész száma:
69 -169 -S69 -69A

Vegye fel velünk a kapcsolatot

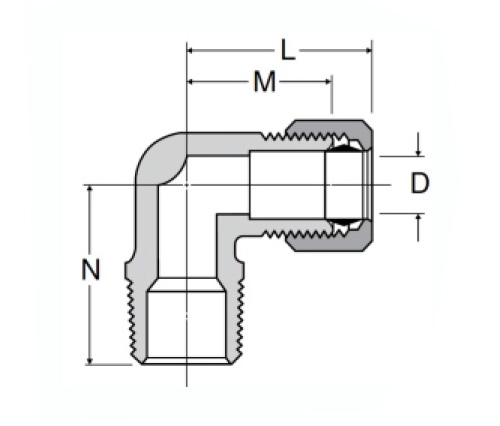

Előírások

RÉSZ#	Tube O.D*Férfi NPTF	N	M
69-2A	1/8*1/8	.68	.59
69-3a	3/16*1/8	.68	.62
69-3b	3/16*1/4	.85	.61
69-4a	1/4*1/8	.75	.62
69-4b	1/4*1/4	.91	.65
69-4C	1/4*3/8	.93	.72
69-4D	1/4*1/2	1.11	.82
69-5a	5/16*1/8	.71	.67
69-5b	5/16*1/4	.82	.66
69-5c	5/16*3/8	.93	.81
69-5D	5/16*1/2	1.12	.82
69-6A	3/8*1/8	.72	.72
69-6b	3/8*1/4	.88	.75
69-6c	3/8*3/8	.93	.81
69-6D	3/8*1/2	1.18	.87
69-8B	1/2*1/4	.97	.88
69-8c	1/2*3/8	1.06	.88
69-8D	1/2*1/2	1.13	.94
69-8e	1/2*3/4	1.25	1.16
69-10c	5/8*3/8	1.25	1.06
69-10d	5/8*1/2	1.31	1.06
69-12d	3/4*1/2	1.31	1.19
69-12e	3/4*3/4	1.38	1.19

*Ref.Sae No.060202 BA

Réz- és acetális 90 ° -os hím könyökünket a SAE J-512 szerint terveztük. Ez megfelel a specifikáció funkcionális követelményeinek, kompressziós ízületével és egy kialakított végével. A sárgaréz vagy az acetális hüvely be van ágyazva egy megmunkált karimába, amely merevséget biztosít, mégis lehetővé teszi a cső (ek) behelyezését előkészítés nélkül.

A 90 ° -os hím sárgaréz könyök illesztését úgy tervezték, hogy a csöveket a cső előkészítéséhez szükséges. Ez az univerzális illesztés más hasonló szerelvényekkel is használható olyan komplex csővezeték -rendszerek létrehozására, amelyeket könnyen összeállítani és karbantarthat.
