3000# Sárgaréz válaszfalak csatlakozó csőszerelvények

Termékjellemzők: Piacok:
■■ Minden sárgaréz felépítés ■■ Ipari
■■ Megfelel a funkcionális követelményeknek ■■ Építés
SAE J530 és SAE J531 ■■ Nagy teherbírású teherautó
■■ A dryeal szabványokhoz készített szálak ■■ Mozgó
■■ Mind a kovácsolás, mind az extrudálások rendelkezésre állnak ■■ Gyári/folyamat automatizálás

Alkalmazások: Kompatibilis cső:
■■ Légi vonal ■■ Réz
■■ Vízvezeték ■■ Sárgaréz
■■ Hűtővezetékek ■■ Vascső

Műszaki adatok:
A nyomástartomány akár 1000 psi -ig
Hőmérsékleti tartomány -65–250 °F

Tipikus alkalmazás:
Grease, üzemanyagok, LP és földgáz, hűtőszekrények. Instrumentáció és hidraulikus rendszerek

Megfelelőség:
Megfelel az ASA, ASME és SAE előírásainak és szabványainak.

Vegye fel velünk a kapcsolatot

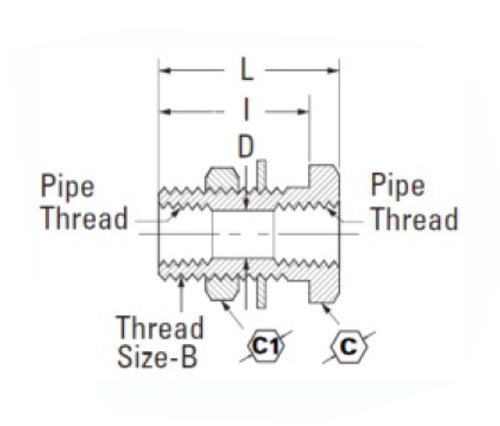

Előírások

RÉSZ#	Csőméret	C	C1	Méretű	L
3000-A	1/8	7/8	15/16	5/8-18	.96
3000L-A	1/8	7/8	15/16	5/8-18	1.50
3000-B	1/4	1 "	1 "	3/4-16	.94
3000L-B	1/4	1 "	1 "-1/8	3/4-16	1.50
3000-C	3/8	1 "-1/8	1 "-1/4	1 "-14	1.31
3000-D	1/2	1 "-1/4	1 "-3/8	1 "-1/8	1.50

L: Fény

Referencia rész száma:

3000 -A: 207 × 2 -207ACBH -2 -ACBH207-2 -129A -A -392A -1 és 1/2 -50004 -55207 -28300

3000 -B: 114-44 -1345 -207 × 4 -392C -94 -ACBHS207-4 -382-44S -129AS -B -55611 -S611 -28301

3000L -B: 392C -1 és 1/2 -114B -44 -1344 -207-4 -382-44L -50005 -ACBH207-4 -129A -B -035081 -55661 -28302

3000 -C: 129A -C -392E -1 és 5/16 -114-66 -1346 -035087 -207 × 6 -ACBH207-6 -382-66 -S661 -207ACBH -6 -50006 -28303

3000-D: 114-88 - 207×8 - 129A-D - 1351 - ACBH207-8 - 207ACBH-8 - 50007 - 292F-1&1/2 - 55807 - 5807 -28304

A sárgaréz válaszfal -csatlakozó csőszerelvényeket sárgarézből készítik, hogy maximális kémiai ellenállás, korrózióállóság és kopás ellenállás legyen. A szerelvények megfelelnek a SAE J530 és a SAE J531 funkcionális követelményeinek. Mind a kovácsok, mind az extrudálások mindkét férfi szálakkal (M- vagy SPG) vagy női szálakkal (F- vagy SPG) kaphatók. A szokásos szerelvényeink egyenes tájolással vagy 90 fokos ofszet -orientációval érkeznek. Készíthetünk olyan egyedi alkatrészszámokat is, amelyek több funkcióval rendelkeznek, hogy megfeleljenek a konkrét vevői igényeknek. A levegővezetékek, a vízvezetékek és a hűtési vonalak, beleértve az alkalmazásokban történő felhasználásra került felhasználásra.
