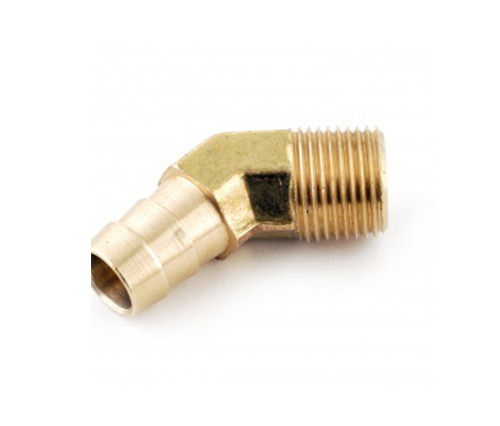

1/8 npt x 1/4 tömlő Barb 45 ° hím könyök

1/8 npt x 1/4 tömlő Barb 45 ° hím könyök 139
45 fokos könyök a tömlő és a menetes cső csatlakoztatásához egy szög illesztéssel, amely csatlakozik a tömlőhöz az egyik végén, és NPT hím csatlakozója van.
Az illesztés csatlakozik az egyik végén a tömlőhöz, a másikon pedig NPT hím csatlakozója van.
Sárgaréz a korrózióállósághoz, a rugalmassághoz magas hőmérsékleten és az alacsony mágneses permeabilitáshoz.
A szögesdreszkálás szűk tömítést hoz létre a rugalmas és félig merev tömlőn, ha tömlőbilincskel vagy krimpelhiparral vagy hüvelyekkel (külön-külön megvásárolva) használják · műanyag vagy gumi tömlőhöz való használatra.

Tipikus alkalmazás:
Hőmérséklet -szabályozó áramkörök, pneumatikus áramkörök, vákuum- és folyadékrendszerek
tesztkészülék, kenőanyag, hűtőfolyadék vonalak

Nyomás:
Ellenáll a műanyag csövek sorozatának nyomásait

Vegye fel velünk a kapcsolatot

Előírások

Referencia rész száma:
140 -HE145 -139HB -KF -PS45 -13945

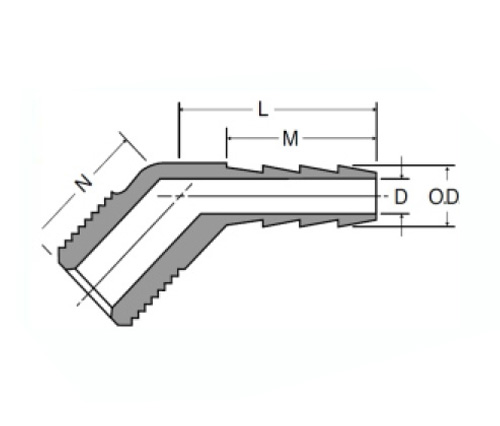

RÉSZ#	Tömlő i.d × férfi nptf	D	N	M	L
139-4a	1/4 × 1/8	.187	.55	.63	.91
139-4b	1/4 × 1/4	.187	.62	.76	1.04
139-5a	5/16 ×/8	.250	.60	.83	.83
139-6A	3/8 × 1/8	.281	.66	.63	.83
139-6b	3/8 × 1/4	.281	.84	.63	.82
139-6c	3/8 × 3/8	.281	.87	.63	.93
139-8B	1/2 × 1/4	.375	.84	.63	1.00
139-8c	1/2 × 3/8	.375	.87	.68	1.00
139-8D	1/2 × 1/2	.375	.94	.68	1.15

1/8 npt x 1/4 tömlő Barb, 45 ° -os felszereléssel. Sárgaréz a korrózióállósághoz, a rugalmassághoz magas hőmérsékleten és az alacsony mágneses permeabilitáshoz. Műanyag vagy gumi tömlőhöz való használathoz.

Ez az 1/8 npt x 1/4 tömlő 45 ° -os hím könyök a tömlőnek a menetes csőhöz egy szögben történő összekapcsolása. Ez az illesztés csatlakozik az egyik végén a tömlőhöz, a másikon pedig NPT hím csatlakozója van. A szerelvény csatlakozik az egyik végén a tömlőhöz, a másikon pedig NPT hím csatlakozója van. Sárgaréz a korrózióállósághoz, a rugalmassághoz magas hőmérsékleten és az alacsony mágneses permeabilitáshoz.

Az 1/8 "npt x 1/4" -es tömlő 45 ° -os hím könyök felszerelése egy olyan illesztés, amely az egyik végén csatlakozik a tömlőhöz, a másik oldalon pedig NPT hím csatlakozója van. Sárgarézből készül, a korrózióállósághoz, a magas hőmérsékleten történő rugalmassághoz és az alacsony mágneses permeabilitáshoz, ez az illesztés az egyik végén a tömlőhöz kapcsolódik, a másik oldalon NPT hím csatlakozóval rendelkezik.
