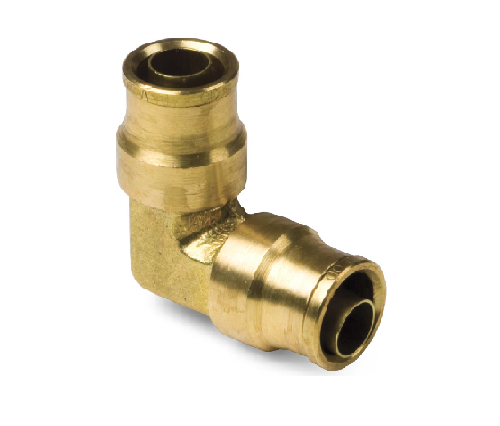

Óvintézkedések a sárgaréz csőszerelvények összeszerelésére

Óvintézkedések a csövek illesztéseinek összeszerelésére:

(1) Az acélcső végfelületének merőlegessége a tengelyre kevesebb, mint 0,50.

(2) A végfelület megkerülése, 0,2 × 450 -es ütés.

(3) Vigyen fel megfelelő mennyiségű zsírt a menetes részre és az érintkezési kúpra.

(4) Szerelje be a hüvelyt és az anyát, és figyeljen az irányra.

(5) Fogja meg az acélcsövet, és végezze el a végét az ízület testének lépése ellen.

(6) Rajzoljon egy jelet és húzza meg az anyát.

(7) Győződjön meg arról, hogy az acélcső nem követi -e a fordulót, az 1.3 ~ 1,5 csavar.

(8) Távolítsa el az anyát, és ellenőrizze a hüvely vágási helyzetét.

(9) Ha a telepítés utáni összeszerelés után a telepítés után, érezze, hogy a meghúzási nyomaték hirtelen növekszik a kézből, majd húzza meg a 600 ~ 900-at.

Összefoglalva: a hüvely típusú csőízület szivárgásbiztossága elválaszthatatlan a gyártási minőségtől (különösen a hüvely kialakításától és a hüvely belső minőségétől) és az acélcső pontosságától. Az összeszerelés minősége elválaszthatatlan, és jó együttműködést igényel a gyártó és a felhasználó között. A progresszív rozsdamentes acél kettős szélű hüvelyek kiválasztása: Az EO rozsdamentes acél hüvelyek egyszélűek, az anyag pedig 316 (0CR10NI17MO2TI). A nagy mennyiségű CR és NI miatt a kémiai hőkezelés során erősen megakadályozzák a beszivárgási elemek diffúzióját, így a felületi beszivárgás koncentrációja túl magas, nagy keménység és nagy törékenység, amely tartalmazza a Ti diszperziós erősítő elemet, így tovább javítva a ferrule felületi keménységét. Ezért az EO rozsdamentes acél hüvely (φ16) edzett rétege csak 11um.

Ezenkívül a beszivárgó elemek magas koncentrációja reagál a CR -vel és a NI -vel, hogy egy vegyületet képezzen, amely nagymértékben csökkenti a mátrix ötvözet elemeinek szilárd oldat mennyiségét, és a passzivációs pont alá esik. Ezért az EO rozsdamentes acél hüvely korróziós ellenállása gyenge, és a tárolás során korrodálható. Az EO -anya menete speciális felületkezelése miatt az ízületi test kevesebb veszteséget szenved, amikor a meghúzási nyomatékot az összeszerelés során a hüvelybe továbbítják. A speciális kopáscsökkentő felületi réteg és a sekély edzett réteg kialakítása lehetővé teszi a hüvely simán vágását az acélcsőbe. Rendes egyszélű rozsdamentes acél hüvely, anyag 1CR18NI9TI (304) cianidkezelés, a szálrész nem felületkezelés, mivel a rozsdamentes acél súrlódási együtthatója a rozsdamentes acélig 1,0, tehát a meghúzási nyomaték nem kerül hatékonyan a ferrulára.

A hüvely felületi keménysége nem lehet magas, és az anyag- és feldolgozási technológia nem garantálható. Csak az edzett réteg mélységét csökkentik, hogy elkerüljék a hüvely hamis vágását. (021-57590225) A Nemzeti Szabvány azt javasolja, hogy a ferrulákhoz használt 1CR17NI2 acél kétfázisú acél. A ferrit és az austenit-tartalom ingadozása nagyobb hatással van a mechanikai tulajdonságokra, és a kettős fázis arányt közvetlenül befolyásolja az anyagfeldolgozási hőmérséklet, és az anyag "4750C" törékenysége, mivel a passzációs film szilárdsága a nikkelhőkezelés előtt, a hőkezelés folyamata nem jó. A rozsdamentes acél hüvelyből készült 430 (0CR18) anyag, a 0CR18 egyfázisú acél, tehát a hőkezelési folyamat jobb, ésszerű hőkezelési folyamat révén a felület könnyen behatolható az elemkoncentrációba, a réteg keménységét, a réteg mélységét, ésszerű szintre állítva. A három anyag hozamhatár -határértéke: 430 28,1 kg/mm2. 304 IS 27 kg/mm2. A 316 -os 25 kg/mm2. A 430-as 430-at magasabb hozam-határértékű, tehát a hüvely erősebb képessége van ellenállni a hozamnak és a túlzottan megszüntetésnek. Ha a hozamhatár magas, akkor a rugalmas határ is magas. A hüvely meghúzásakor az elkészített elasztikus energia is magas, ami javítja a hüvely abszorbens csövet. Út rezgési energia, a termikus tágulás elleni küzdelem és az összehúzódás deformációjának képessége.

Az előre telepített kártya hüvelyi ízületek előnyei:

Mivel az előre összeszerelt test ötvözött szerszám acélból készül, és edzett állapotban használják, a súrlódási együtthatót a hüvely és a kúp, a test és az anya sokkal kisebb, mint az austenit rozsdamentes acélé, az austenit rozsdamentes acélé. Ilyen módon a meghúzási nyomaték közvetlenül alkalmazható a hüvely kivágására kis veszteséggel. Az előre összeszerelt karosszéria szerelvény meghúzó nyomatéka jól illeszkedik a meghúzási fordulatok számával, és lehetetlen meghúzni, ha a meghúzás kevesebb, mint egy forduló. Dinamikus helyzet. Ha közvetlenül a testtel összeszerelve, csak néhány harapás és súrlódásgátló intézkedéseket, például a szálak speciális felszíni kezelését használják.
